产品特点
• 低噪音，满足室内使用需求
• 高可靠性设计，动作性能更好
• 阀针防磨损设计，产品寿命长
• 外塑封线圈设计，耐候性更强
技术参数
• 介质流动方向：双向
• 开阀脉冲数：30±20 pulses
• 全开脉冲：500 pulses
• 额定电压：DC12V±10%，矩形波
• 励磁方式：1~2相励磁，4相8拍
• 驱动频率：30~90 pps (Φ1.3-Φ2.4)，30~40 pps (Φ2.6-Φ3.2)
• 线圈电阻(20℃)：46±3.7Ω
• 线圈电流(20℃)：260 mA/phase
• 线圈绝缘等级：E级
• 防护等级：IP67
阀体技术参数
型号 | 口径 | 名义容量 [kW] | 最大工作压力 | 最大开阀压差 | 逆向开阀压差 | 订货代码 | |||||
[mm] | R410A | R32 | R134a | R407C | R404A | R22 | [MPa] | [MPa] | [MPa] | ||
DPF1.3N | 1.3 | 6.7 | 9.9 | 4.5 | 4.5 | 4.0 | 5.7 | 4.5 | 3.5 | ≥3 | DPF3100120231 |
DPF1.65N | 1.65 | 12.0 | 17.6 | 8.1 | 8.0 | 7.2 | 10.2 | DPF3100011498 | |||
DPF1.8N | 1.8 | 14.2 | 20.9 | 9.6 | 9.5 | 8.6 | 12.1 | DPF3100061265 | |||
DPF2.0N | 2.0 | 17.4 | 25.6 | 11.7 | 11.6 | 10.5 | 14.8 | DPF3100071460 | |||
DPF2.2N | 2.2 | 19.0 | 27.9 | 12.8 | 12.6 | 11.4 | 16.1 | DPF3100020105 | |||
DPF2.4N | 2.4 | 22.4 | 32.9 | 15.0 | 14.9 | 13.5 | 19.0 | DPF3100032145 | |||
DPF2.6N | 2.6 | 28.6 | 42.0 | 19.2 | 19.0 | 17.2 | 24.3 | DPF3100160012 | |||
DPF2.8N | 2.8 | 30.1 | 44.3 | 20.3 | 20.1 | 18.2 | 25.6 | ≥1.5 | DPF3100080054 | ||
DPF3.0N | 3.0 | 37.4 | 54.9 | 25.1 | 24.9 | 22.5 | 31.8 | DPF3100040083 | |||
DPF3.2N | 3.2 | 40.2 | 59.1 | 27.0 | 26.8 | 24.2 | 34.2 | DPF3100090111 | |||
工况1：冷凝温度TC=45℃，蒸发温度TE=7℃，过热度Tsh=5K，过冷度Tsc=5K
型号 | 口径 | 名义容量 [kW] | 最大工作压力 | 最大开阀压差 | 逆向开阀压差 | 订货代码 | |||||
[mm] | R410A | R32 | R134a | R407C | R404A | R22 | [MPa] | [MPa] | [MPa] | ||
DPF1.3N | 1.3 | 6.9 | 10.3 | 4.7 | 4.4 | 4.1 | 5.9 | 4.5 | 3.5 | ≥3 | DPF3100120231 |
DPF1.65N | 1.65 | 12.4 | 18.4 | 8.3 | 7.9 | 7.3 | 10.6 | DPF3100011498 | |||
DPF1.8N | 1.8 | 14.6 | 21.8 | 9.9 | 9.4 | 8.6 | 12.6 | DPF3100061265 | |||
DPF2.0N | 2.0 | 18.0 | 26.8 | 12.1 | 11.5 | 10.6 | 15.5 | DPF3100071460 | |||
DPF2.2N | 2.2 | 19.6 | 29.2 | 13.2 | 12.5 | 11.5 | 16.8 | DPF3100020105 | |||
DPF2.4N | 2.4 | 23.1 | 34.4 | 15.5 | 14.7 | 13.6 | 19.8 | DPF3100032145 | |||
DPF2.6N | 2.6 | 29.5 | 43.9 | 19.8 | 18.8 | 17.4 | 25.3 | DPF3100160012 | |||
DPF2.8N | 2.8 | 31.1 | 46.4 | 20.9 | 19.9 | 18.4 | 26.7 | ≥1.5 | DPF3100080054 | ||
DPF3.0N | 3.0 | 38.5 | 57.5 | 25.9 | 24.6 | 22.8 | 33.1 | DPF3100040083 | |||
DPF3.2N | 3.2 | 41.5 | 61.8 | 27.9 | 26.5 | 24.5 | 35.6 | DPF3100090111 | |||
工况2：冷凝温度TC=48℃，蒸发温度TE=3℃，过热度Tsh=5K，过冷度Tsc=5K

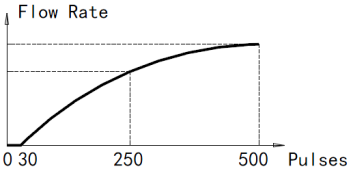

流量曲线类型
线圈技术参数
适用阀系列 | 型号 | 导线长度 mm | 线束数量 | 连接器型号 | 订货代码 |
N系列 | DPFX07-137 | 900 | 5 | XHP-5 | DPFX3107140240 |
DPFX07-043 | 900 | 6 | XHP-6 | DPFX3107011769 |
外形与安装尺寸
