降温模块作为变频空调控制器降温主要器件，广泛应用于家用空调、多联机、商用空调，对变频模块、整流模块等平面发热元件进行降温。采用制冷系统免费冷源，利用液态制冷剂对模块进行散热，从而达到降温效果。
产品特点
• 基板可分离式设计，便于安装和售后
• 制冷系统免费冷源，降温效果、成本远优于风冷散热器
• 铜管与传热板贴合度可达99%以上
• 定位孔设计方便安装
适用工况
• 适用制冷剂：R410A、R32、R134a、R404A、R507、R290、R407C、R22等,R290制冷剂下订单前请书面确认
• 最大工作压力：4.5MPa
• 介质温度：-30℃~ +70℃（通电率50%以下）
• 环境温度：-30℃~ +120℃（通电率50%以下）
• 相对湿度：95%以下
技术参数
• 介质流动方向：双向
• 芯片贴合部表面粗糙度：Ra0.8
• 芯片贴合部表面平整度：0.1mm
• 防护等级：IP67
规格参数
型号 | 最大工作压力（MPa） | 铜管伸出长度A（mm） | 接口中心距 B（mm） | 接口尺寸 | 介质温度(℃) | 订货代码 | |
￠D | ￠D | ||||||
inch | inch | ||||||
CM9.52 | 4.5 | 70 | 30 | 3/8 | 3/8 | -30~＋70 | D590320035100 |
CM9.52 | 4.5 | 87 | 30 | 3/8 | 3/8 | -30~＋70 | D594520035300 |

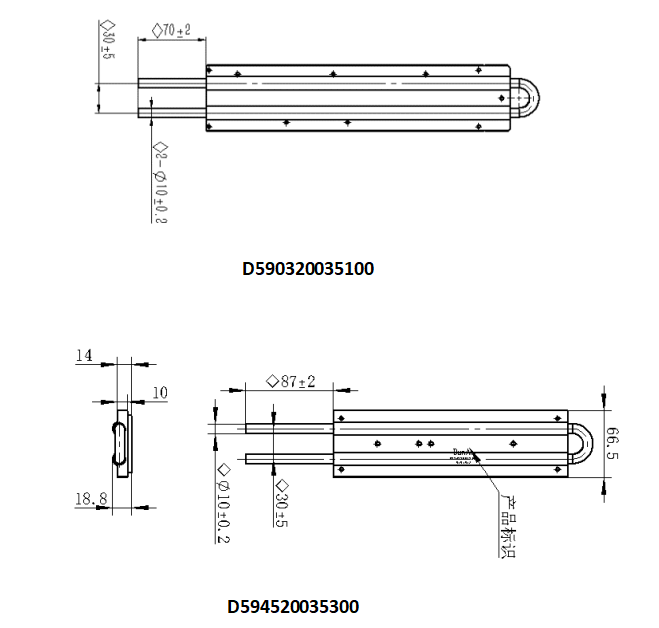

外形与安装尺寸（产品尺寸可定制）
